Данные о производительности

Номинальный диаметр: DN600 ~ DN2000
Номинальное давление: PN6~PN40 (зависит от размера, типа соединения и метода срабатывания)
Класс утечки: Класс V
Применимые средства массовой информации: Для стандартных резиновых рукавов: минеральная суспензия, грязь, бумажная масса и т. д. Для других дополнительных резиновых втулок: Соответствующие футеровочные материалы выбираются исходя из характеристик среды (таких как температура, давление, размер частиц, коррозионная активность и т. д.).
Температурный диапазон: Для стандартных резиновых рукавов: ≤ 80°C. Для других дополнительных резиновых втулок: Up to 160°C
Характеристики потока: полнопроходной, беспрепятственный поток

Способы подключения и активации

Тип соединения: фланцевый.

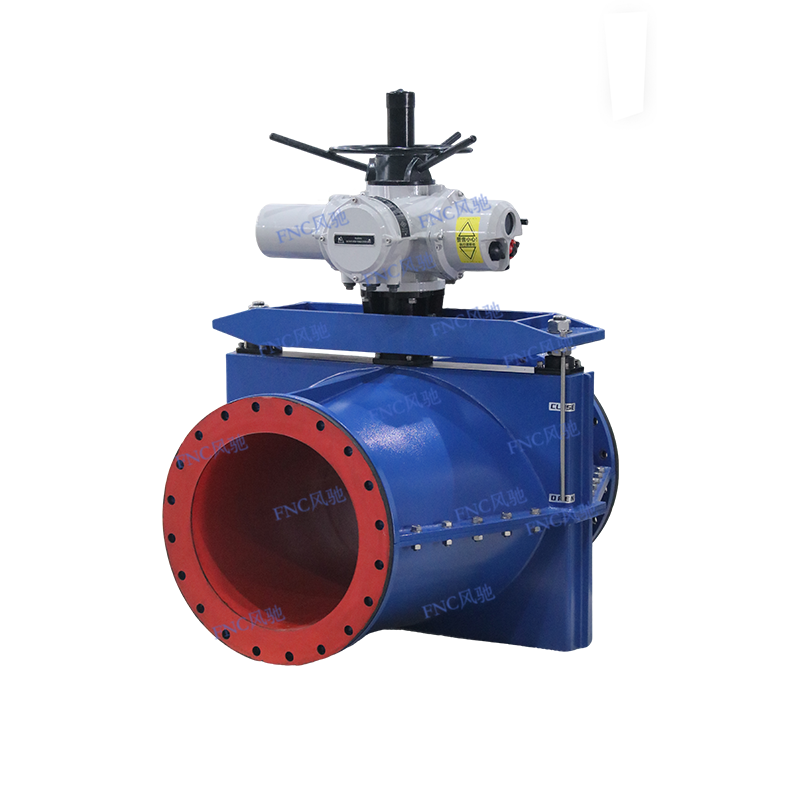

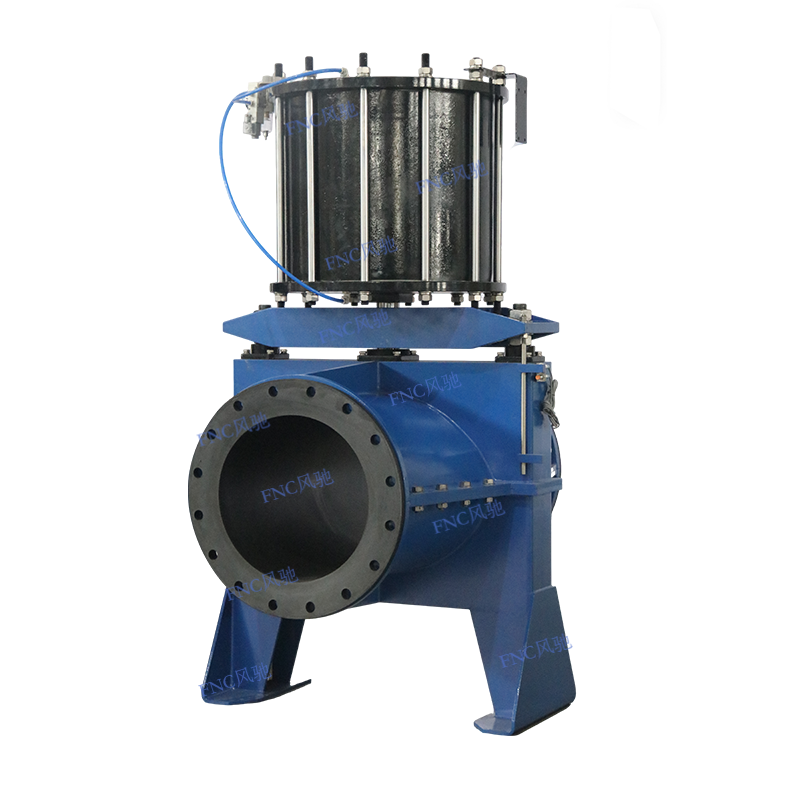

Способ привода: ручной, червячный, пневматический (простого действия, двойного действия), электрический (двухпозиционный тип, модулирующий тип), гидравлический, пневматический модулирующий (с позиционером).

Применимые сценарии: Горное дело, очистка сточных вод, процессы химического контроля, электростанции

Возможна настройка в зависимости от требований.

Особенности продукта

Полнопроходная конструкция – без ограничения потока;
Закрытие центральной линии – продлевает срок службы втулки;
Со средой контактирует только втулка – существует только одна изнашиваемая деталь;
Функция самоочистки – отсутствие заеданий;
Несколько вариантов материалов втулки – отвечают требованиям различных сред;
Прочная конструкция – увеличивает интервал между техническим обслуживанием;
Резиновая втулка, «основной компонент» пережимного клапана, является частью клапана, контактирующей с технологической средой;
Индивидуальная конструкция втулки: наиболее подходящая конструкция втулки выбирается в соответствии с условиями применения заказчика;
Когда срок службы клапана подходит к концу, после замены втулки можно получить «почти новый» пережимной клапан.

Конструктивные особенности

Полностью открыта: полнопроходная эластичная втулка пережимного клапана не имеет зазоров и мертвых углов;
Процесс закрытия: Закрытие по центральной линии — эта функция позволяет избежать турбулентности и износа внутри втулки. Втулка образует гладкую закрытую трубку Вентури и обеспечивает самоочистку при каждой операции;
Полностью закрытый: пережимной клапан обеспечивает двунаправленное отключение без утечек при полном закрытии, используя безопасную конструкцию, не требующую обслуживания уплотнений.

Материалы

Материал корпуса клапана: Углеродистая сталь, Ковкий чугун, SS304 или другие
Материал втулки: NR, EPDM, NBR и т. д.
Материал стержня клапана: SS304
Материал крепежа: SS201, 304, 316.

Возможна настройка в зависимости от требований.

Пережимной клапан Таблица выбора типа подключения （ Только для справки)

Тип подключения	Диапазон номинального давления	Подходящий диапазон размеров	Основные преимущества	Типичные сценарии применения
Бесфланцевый тип (WT)	ПN10~PN16/Класс 150	Ду15~Ду600	Компактный и легкий, эффективная установка, экономичность	Очистка сточных вод, целлюлоза для производства бумаги, минеральная суспензия низкого давления
Фланцевого типа (FL)	PN10~PN40/Класс 150~300	Ду15~Ду1200	Надежное уплотнение, устойчивость к высокому давлению, полноразмерное покрытие.	Химическая промышленность, десульфурация электростанций, минеральная суспензия под высоким давлением
Резьбовой тип (TH)	ПN10~PN16/Класс 150	Ду15~Ду50	Простая конструкция, быстрая установка	Лаборатории, малое оборудование, системы низкого давления и малого расхода
Сварной тип (BW/SW)	PN40~PN160/Класс 300~900	Ду15~Ду300	Высокая прочность, нулевой риск утечки, виброустойчивость.	Химическая промышленность высокого давления, высокотемпературный пар, подземные шахтные трубопроводы
Тип зажима (CL)	ПN10~PN16/Класс 150	Ду15~Ду100	Быстрая сборка/разборка, гигиеничность, легкость очистки.	Продукты питания и напитки, фармацевтика, гигиеническая очистка сточных вод
Высокое давление (HP)	PN40~PN160/Класс 300~900	Ду25~Ду500	Адаптация к высокому давлению, ударопрочность	Загрузка шахты под высоким давлением, шлам металлургического шлака, загрузка реактора высокого давления

Пережимной клапан Actuation Method Selection Table（ Только для справки)

Метод срабатывания	Основные преимущества	Совместимость по давлению/размеру	Уровень автоматизации	Типичные сценарии применения
Маховик (HW)	Простая структура, низкая стоимость, минимум техническое обслуживание	≤PN16, Ду15~Ду200	Нет	Малое оборудование, лабораторные трубопроводы, ручные ответвления
Червячная передача (WG)	Усиление крутящего момента, плавная работа, блокировка	≤PN25, Ду50~Ду400	Нет	Подземные шахты, химическая коррозионная суспензия, ручные сценарии с высоким крутящим моментом
Пневматический (SA/DA)	Быстрый отклик, взрывозащищенность, высокая эффективность	≤PN40, Ду15~Ду1200	Полуавтоматический/автоматический	Промышленные автоматизированные производственные линии, высокочастотные двухпозиционные, пожаро-взрывоопасные условия труда.
Электрический (вкл-выкл/модулирующий)	Пульт дистанционного управления, точное регулирование, полнофункциональный	≤PN40, Ду15~Ду1500	Полностью автоматический	Автоматизированные трубопроводные сети, замкнутый контур регулирования расхода, дистанционный мониторинг
Гидравлический (ГИД)	Высокий крутящий момент, адаптация к высокому давлению, ударопрочность	P N40~PN160 , Ду500~Ду2000	Полуавтоматический/автоматический	Заполнение под высоким давлением, крупногабаритная транспортировка шлакового шлама, аварийное отключение
Пневматическое регулирование（ с позиционером）	Высокая точность регулирования, обратная связь по сигналу	≤PN25, Ду15~Ду600	Полностью автоматический	Системы дозирования, регулирование расхода, контроль концентрации
