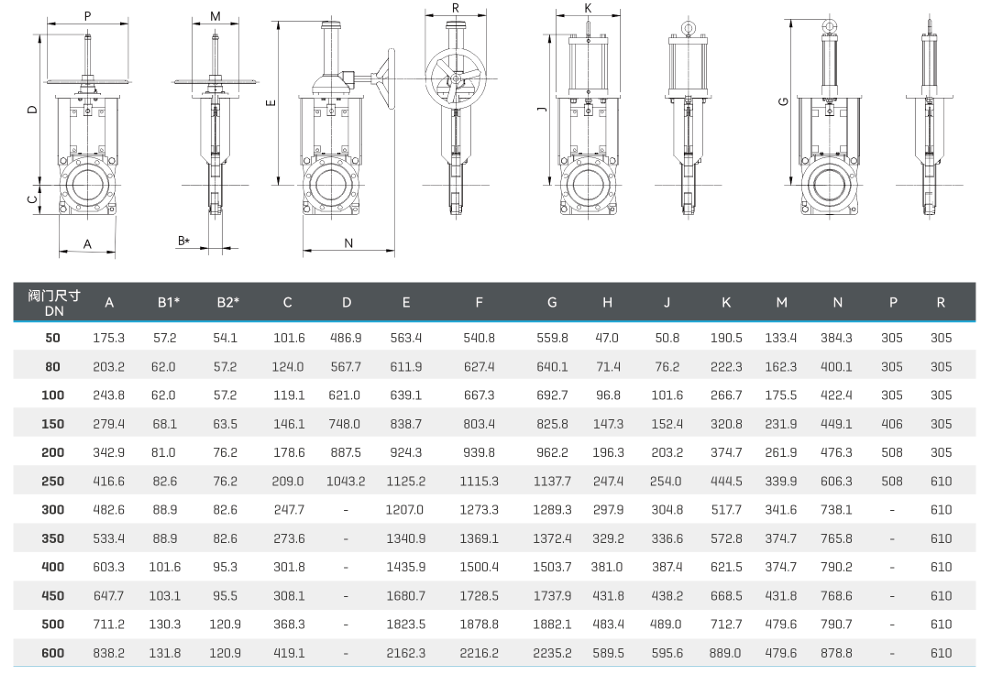

Данные о производительности

Номинальный диаметр: DN50 ~ DN1500
Номинальное давление: PN16
Класс утечки: Класс V
Применимые средства массовой информации: Для стандартных резиновых рукавов: минеральная суспензия, грязь, бумажная масса и т. д. Для других дополнительных резиновых втулок: применимые среды различаются в зависимости от уплотняющей набивки, соответственно различается и температурная совместимость.
Диапазон температур: Для стандартных резиновых рукавов: ≤ 80°C. Для других дополнительных резиновых рукавов: до 160°C.
Характеристики потока: Полнопроходной, беспрепятственный поток

Способы подключения и активации

Тип соединения: межфланцевый, фланцевый, высокого давления , Луг , Резьбовой , Сварной , Зажим
Метод срабатывания: Ручной (маховик / Червячная передача), Пневматический двухпозиционный тип (одинарного/двойного действия), Пневматический модулирующий тип, Электрический( Тип включения-выключения / Модулирующий тип / взрывозащищенный) , Гидравлический привод, Комбинированное срабатывание( Ручной-пневматический / Ручной-Электрический)

Применимые сценарии: Горнодобывающая, фосфорная промышленность, электростанции, сталелитейная и другая металлургическая промышленность, целлюлозно-бумажная промышленность, химические заводы, глиноземная промышленность, цементные заводы и т. д.

Возможна настройка в зависимости от требований.

Особенности продукта

100% герметичное уплотнение обеспечивает абсолютное отсутствие утечек на стороне выхода;
Двухседельная конструкция обеспечивает двунаправленный поток и закрытие клапана;
Беспрепятственный проход потока исключает турбулентность и снижает потери давления при прохождении жидкости через клапан;
Отсутствие полости седла, что предотвращает скопление твердых частиц и обеспечивает надежное закрытие шиберного клапана;
Вторичное уплотнение с динамической саморегулировкой;
Нет необходимости в уплотнении затвора или штока, что исключает утечку уплотнения и работы по техническому обслуживанию;
Долговечная и надежная система смазки;
Отсутствие металлических компонентов, находящихся в прямом контакте с суспензией;
Гибкая конструкция кронштейна: гайку штока можно разобрать сверху и заменить на месте для приведения в действие цилиндра или конической передачи без сварки;
Кронштейны для открытия/закрытия являются стандартными для размеров DN400 и ниже, а также можно выбрать штифты фиксированного положения, поставляемые на заводе или подготовленные пользователем.

Особенности конструкции

В конструкции сверхпрочного кронштейна используется съемная сверху гайка штока, что облегчает установку конических шестерен или пневматических приводов без сварки;
Кронштейны для открытия/закрытия входят в стандартную комплектацию (для размеров DN400 и ниже);
В открытом положении затвор из нержавеющей стали можно полностью вытащить из суспензии, что позволяет осмотреть или заменить затвор без разборки клапана;
Ворота из нержавеющей стали 316 входят в стандартную конфигурацию;
Динамически саморегулирующееся вторичное уплотнение обеспечивает смазку;
Сменная на месте эластичная уплотнительная втулка FENGCHI для легкой установки;
Беспрепятственный проход потока, отсутствие контакта металла с металлом, отсутствие направляющих блоков или клиновидных канавок;
Конструкция втулки с двойным уплотнением обеспечивает перекрытие типа «заглушки» при закрытии клапана; уплотнительные втулки плотно прилегают и изолируют давление среды, устраняя необходимость в фланцевых прокладках;
Стандарт сверления цельного фланца корпуса клапана — PN10, с возможностью сверления PN16/ANSI B16,5/150;
Контролируемый ход зоны промывки предотвращает слишком глубокое вхождение шибера в уплотнительную втулку в закрытом положении, снижая нагрузку на уплотнительную втулку и возможность разрыва втулки; все болты оснащены стопорными шайбами снизу.

Материалы

Материал корпуса клапана: ковкий чугун, нержавеющая сталь 304 или другие.
Материал втулки: NR, EPDM, NBR и т. д.
Материал стержня клапана: SS304
Материал ворот: SS304, 316, 2205, 2507
Материал крепежа: SS201, 304, 316.
Материал вторичного уплотнения: EPDM

Возможна настройка в зависимости от требований.

Таблица выбора типа соединения шиберно-ножевой задвижки（ Только для справки)

Тип подключения	Подходящий диапазон размеров	Диапазон номинального давления	Основные преимущества
Фланцевое соединение	Ду15~Ду2000	PN10~PN40	Прочное соединение, надежная герметизация, устойчивость к воздействию шлама, простая сборка/разборка, удобство для последующего обслуживания и замены клапана.
Соединение пластины	Ду15~Ду600	≤PN16	Компактная конструкция, небольшой размер, легкий вес, экономит место и затраты на установку, подходит для быстрой установки.
Соединение с наконечником	Ду100~Ду600	PN10~PN25	Гибкая установка, позволяет осуществлять независимую разборку клапана, не затрагивая трубопроводную систему, превосходные характеристики уплотнения по сравнению с обычными соединениями бесфланцевого типа.
Резьбовое соединение	Ду15~Ду50	≤PN10	Простая конструкция, быстрая установка, низкая стоимость, компактный размер, подходящий для узких помещений.
Сварное соединение	Ду15~Ду300	PN40~PN160	Нулевой риск утечек, высокая прочность соединения, устойчивость к высокому давлению, вибрации и воздействию шлама, подходит для длительной стационарной эксплуатации.
Зажимное соединение	Ду15~Ду100	≤PN16	Быстрая сборка и разборка, отсутствие тупиков, легко моется, соответствует гигиеническим требованиям.

Таблица выбора способа срабатывания шиберно-ножевой задвижки （ Только для справки)

Категория срабатывания	Конкретный тип	Подходящий диапазон размеров	Диапазон номинального давления	Основные преимущества

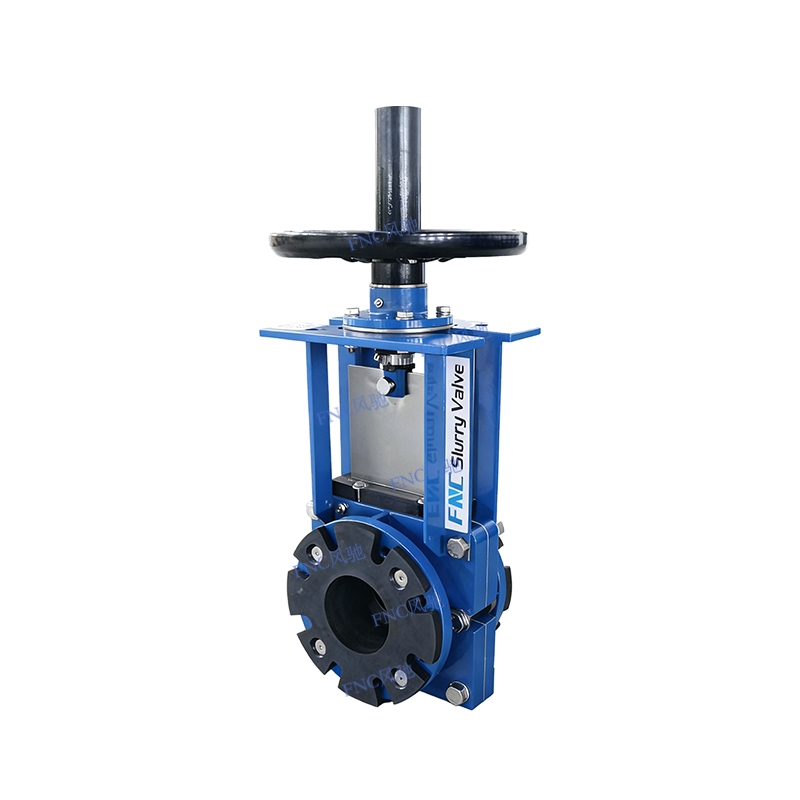

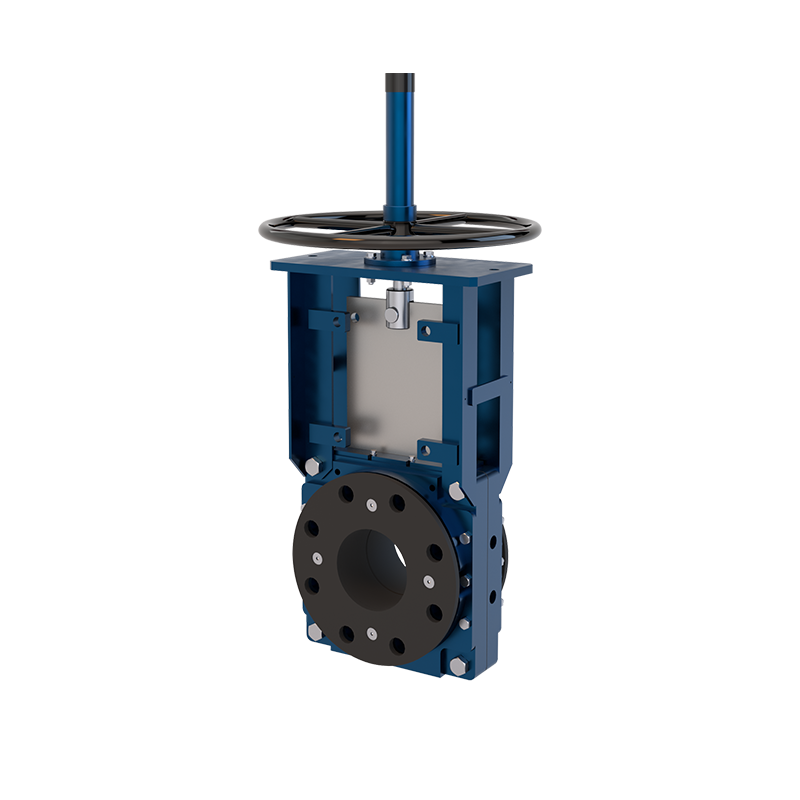

Ручное управление	Приведение в действие маховиком	Ду15~Ду100	≤PN16	Низкая стоимость, чрезвычайно низкий уровень отказов, минимальное обслуживание, интуитивно понятное управление.

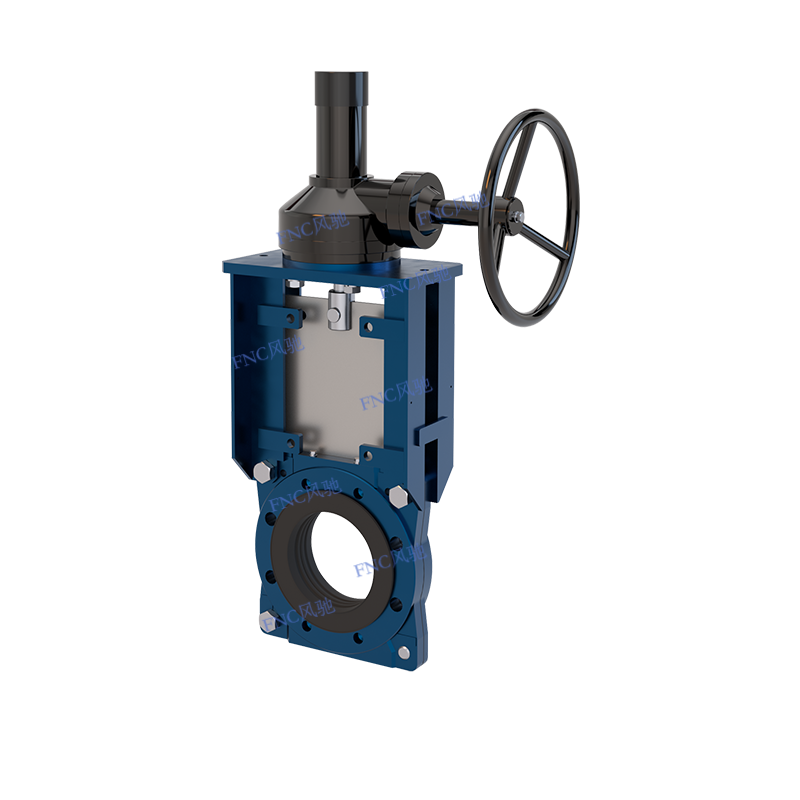

Ручное управление	Приведение в действие червячной передачи	Ду50~Ду400	≤PN25	Значительное усиление крутящего момента, плавность хода, высокая точность открытия/закрытия, предотвращает попадание навозной жижи на ворота.

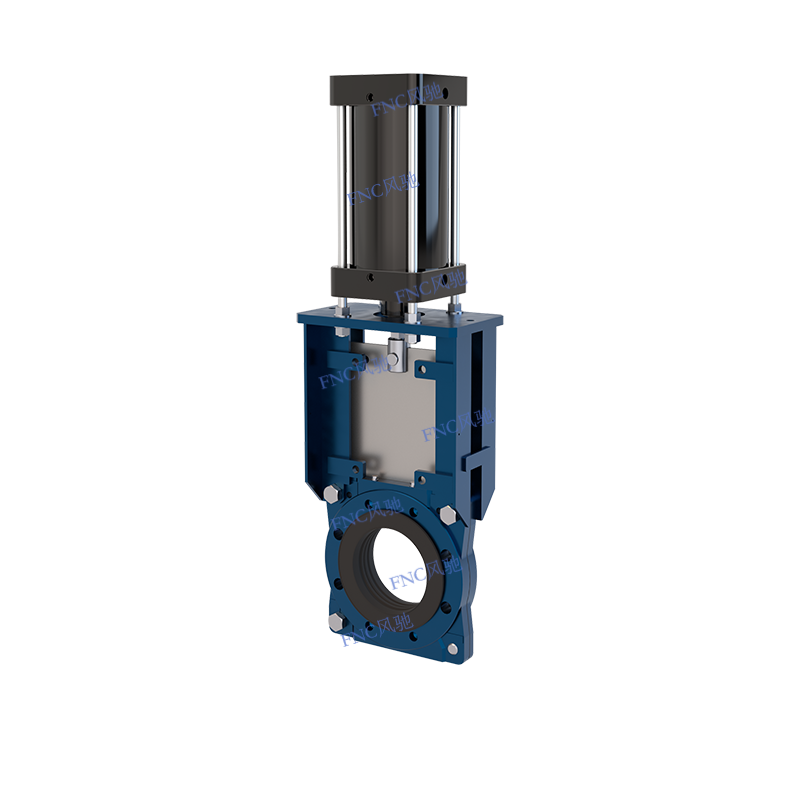

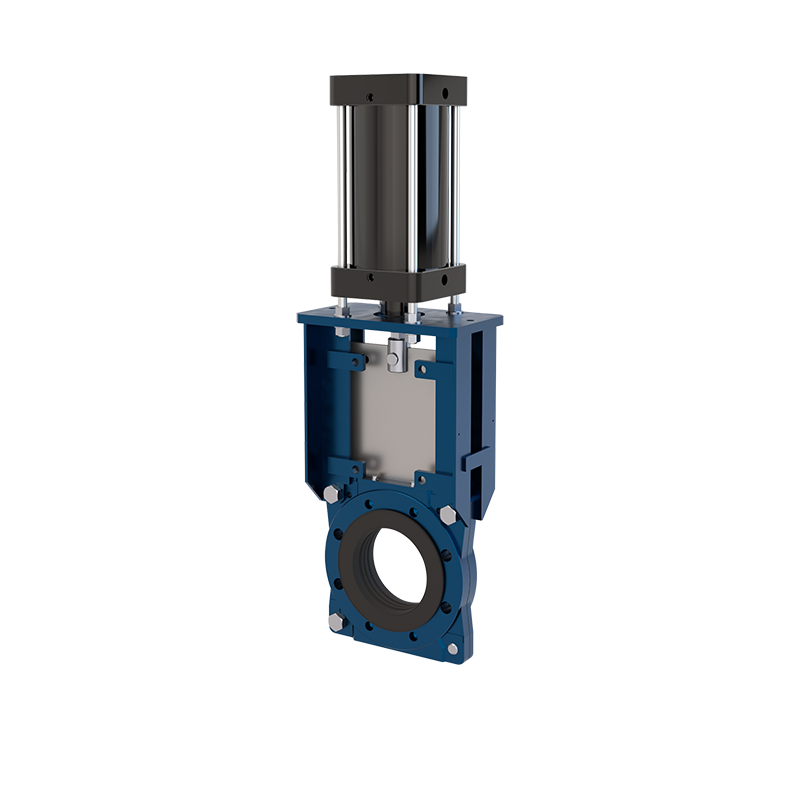

Пневматический привод	Пневматический двухпозиционный тип (одинарного/двойного действия)	Ду100~Ду1200	≤PN40	Быстрый отклик (1~5 секунд), устойчивость к суровым условиям (пыленепроницаемость, взрывозащищенность), подходит для высокочастотной работы, предотвращает застревание шламом.
Пневматический привод	Пневматический модулирующий тип	Ду50~Ду800	≤PN40	Высокая точность регулирования, точный контроль расхода, позволяет избежать воздействия на трубопровод, подходит для управления с обратной связью.

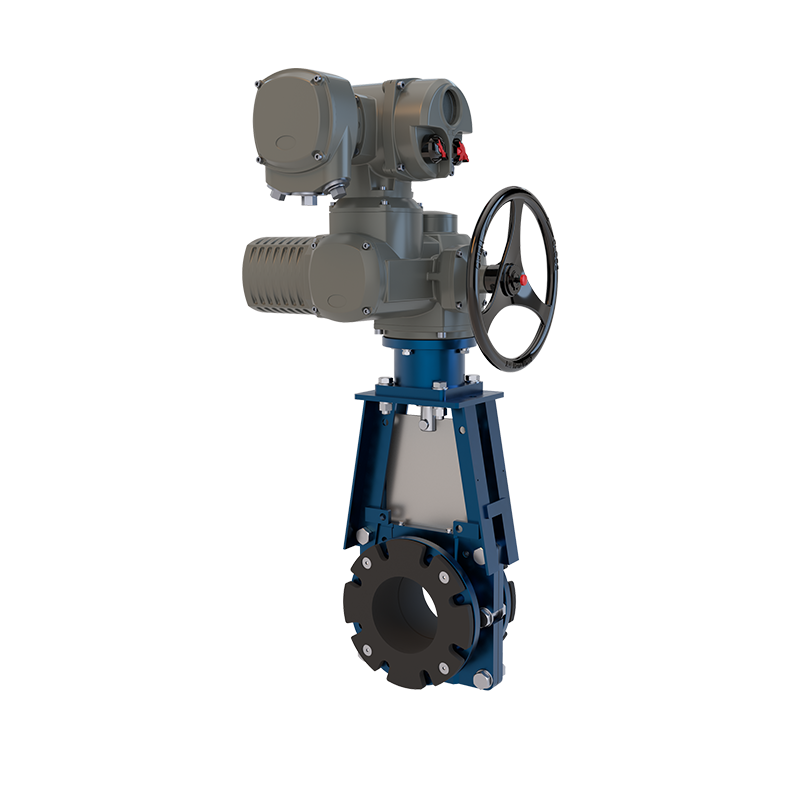

Электрический привод	Электрический двухпозиционный тип	Ду300~Ду150 0	≤PN40	Высокая степень автоматизации, экономия труда, подходит для применений с большим диаметром и высоким крутящим моментом, не требуется ручное управление на месте.
Электрический привод	Электрический модулирующий тип	Ду100~Ду1200	≤PN40	Широкий диапазон регулирования, высокая точность управления, адаптируется к динамической регулировке расхода, интегрируется с автоматизированными системами.
Электрический привод	Взрывозащищенный электрический привод	Ду100~Ду1000	≤PN40	Сочетает в себе функцию дистанционного управления и взрывозащищенность, подходит для опасных сред.

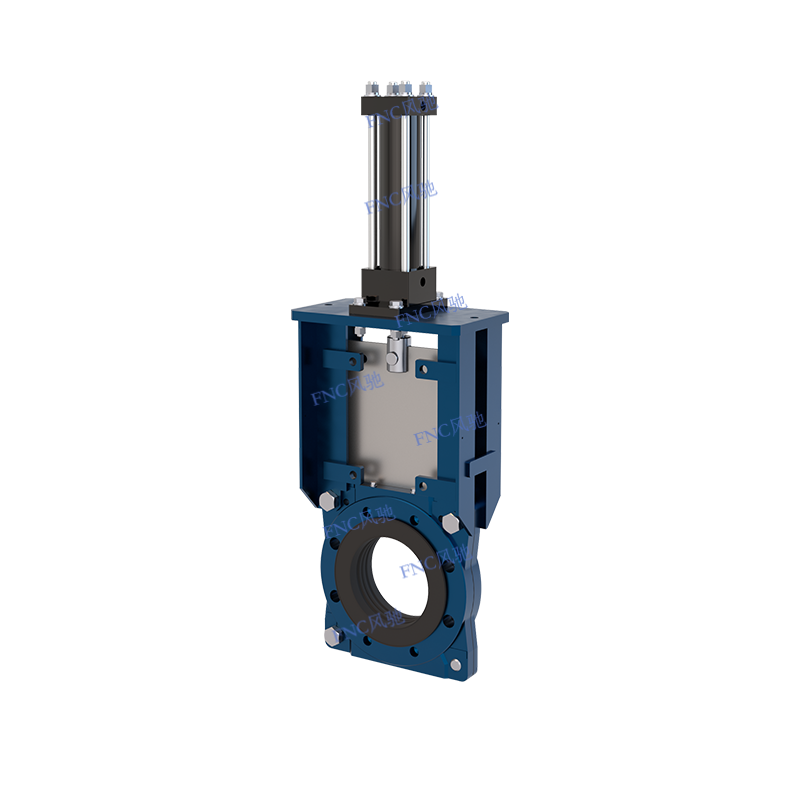

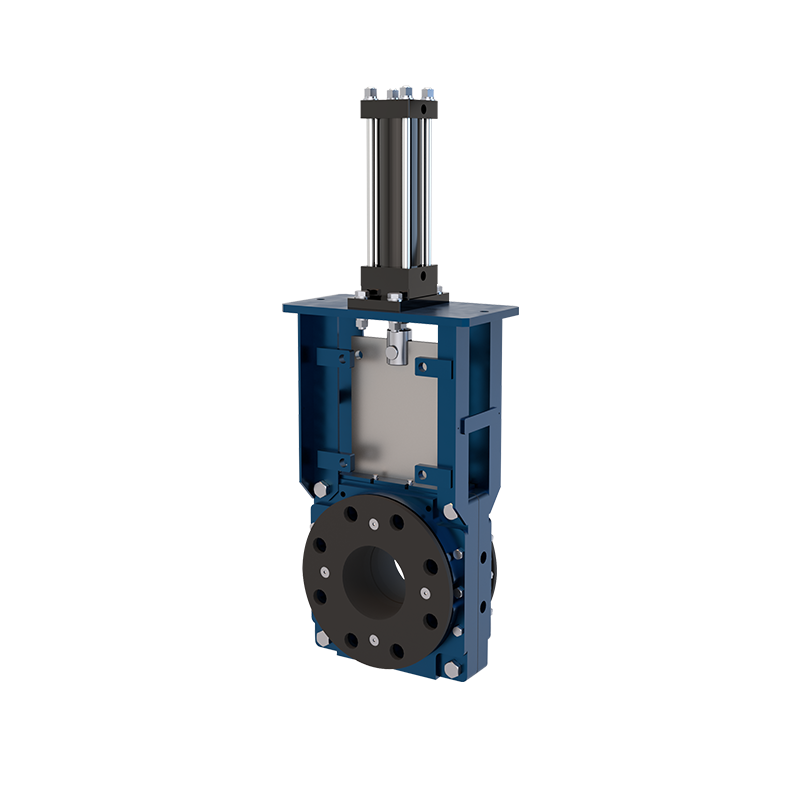

Гидравлический привод	Гидравлический привод	Ду800~Ду2000	PN40~PN160	Чрезвычайно высокий выходной крутящий момент (в 2–3 раза больше, чем у пневматического/электрического привода), высокая ударопрочность, подходит для условий высокого давления и колебаний высокого давления.
Комбинированное срабатывание	Ручно-пневматическое/ручно-электрическое комбинированное управление	Ду50~Ду800	≤PN40	Двойная защита, предотвращает выход клапана из строя из-за отключения источника питания, соответствует требованиям безопасности для критически важных трубопроводов
