Полнопроходной пережимной клапан с закрытым корпусом и сменной резиновой втулкой

Доступные типы рукавов включают в себя:

Базовый тип

Очень толстый тип

Тип высокого давления

Конический тип

Тип, устойчивый к отрицательному давлению

Выше представлена основная информация о втулке клапана (более подробную информацию см. на странице втулки клапана).

Когда срок службы клапана подходит к концу, замена втулки восстанавливает пережимной клапан почти до нового состояния.

Схемы замены втулок пережимных клапанов (включая частичные виды в разобранном виде).

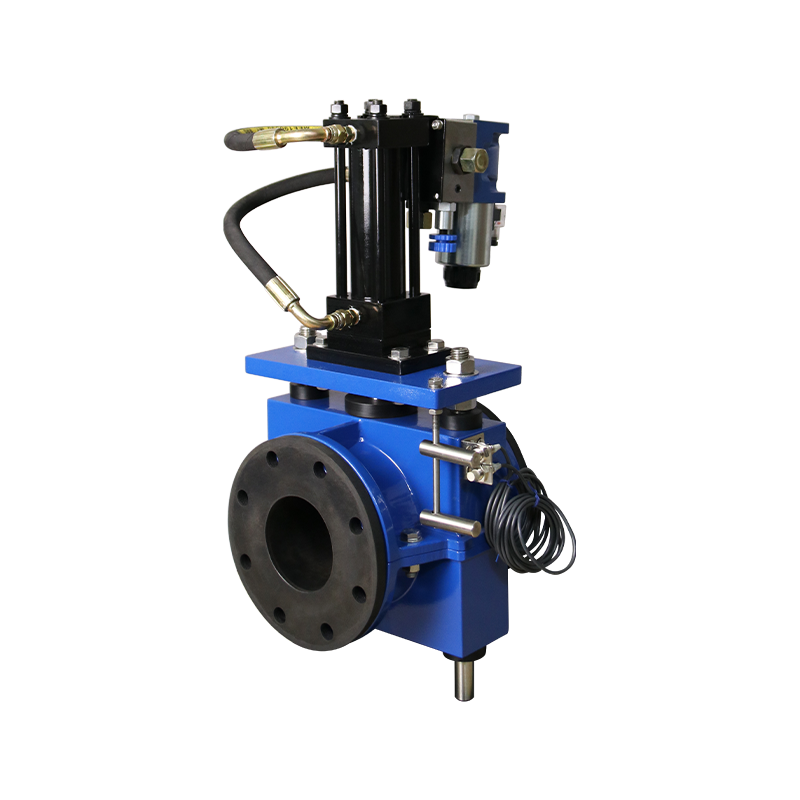

Автоматизация регулирующего клапана

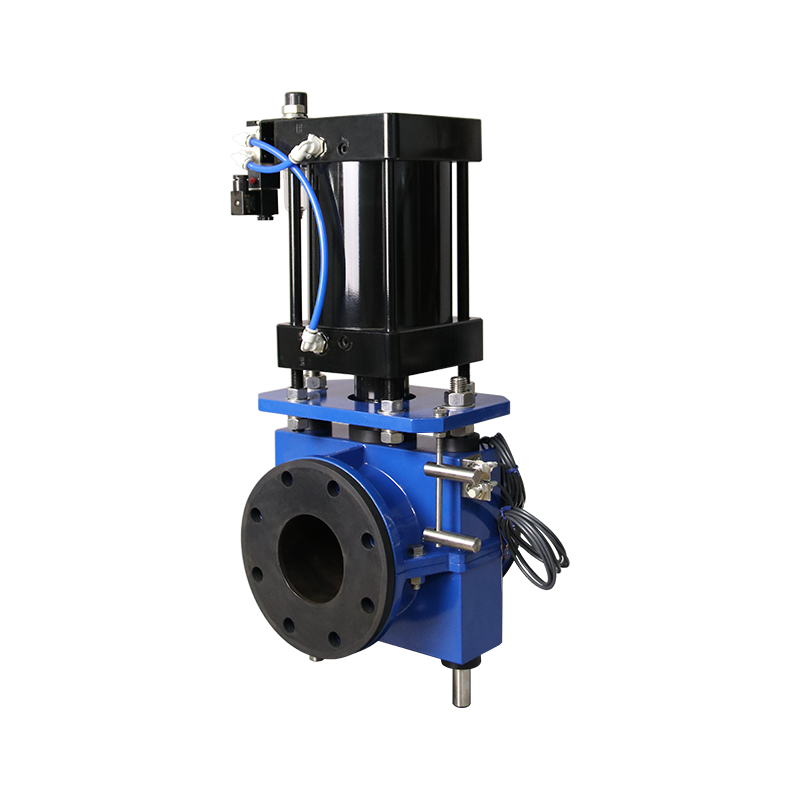

Пневматические (приводы двойного действия, одностороннего действия, регулировочные, ручные)

Электрический (переключательного типа, регулировочного типа, линейного типа)

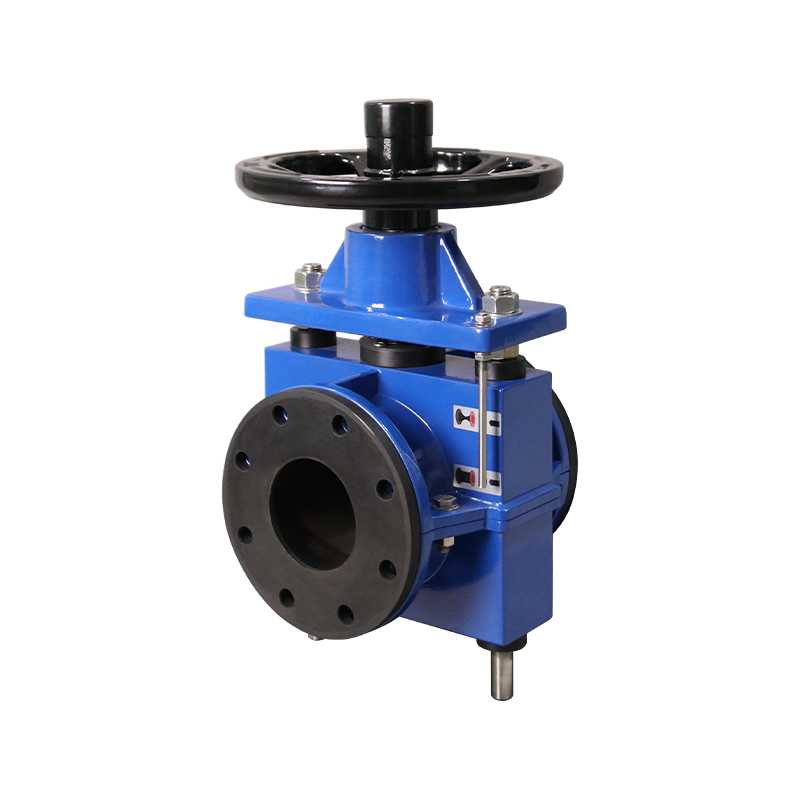

Ручной (маховик, турбина)

Схемы взрыва компонентов

Особенности

Полный канал ствола – без ограничений по расходу

Беспрепятственная конструкция с полным портом обеспечивает неограниченный поток среды, сводя к минимуму потерю давления.

Отключение по центральной линии – увеличенный срок службы рукава

Втулка клапана сжимается симметрично по осевой линии, что снижает износ и продлевает срок службы.

Только рукав контактирует со средой – только одна изнашиваемая деталь

Втулка клапана является единственным компонентом, подвергающимся воздействию технологической среды, что делает ее единственной сменной изнашиваемой деталью.

Функция самоочистки – работа без засоров

Конструкция по своей сути обеспечивает самоочищение во время каждого цикла, предотвращая засоры.

Доступны различные материалы рукавов – совместимы с различными средами

Доступен широкий выбор материалов втулок, подходящих для различных жидкостей и условий эксплуатации.

Прочный корпус клапана – увеличенные интервалы технического обслуживания

Прочный металлический корпус клапана обеспечивает длительную надежность и снижает частоту технического обслуживания.

Сердечником пережимного клапана является резиновая втулка, которая является единственным компонентом, находящимся в непосредственном контакте с технологической средой. Его эксплуатационные характеристики во многом определяют долговечность и герметичность клапана.

Вид в разрезе пережимного клапана

(В основном выделяется 3D-модель втулки клапана)

Втулка клапана может быть изготовлена по индивидуальному заказу в зависимости от конкретных условий эксплуатации заказчика для достижения оптимальной производительности и долговечности.

Технические характеристики

Диапазон размеров: 15–2000 мм (½"–84")

Номинальное давление: 1–10 МПа. Давление разрыва в два раза превышает рабочее давление, что обеспечивает коэффициент безопасности 1:2.

DN15–200: Углеродистая сталь, ковкий чугун, алюминиевый сплав, нержавеющая сталь (процесс литья)

DN250–2000: сталь 45#, нержавеющая сталь (процесс сварки)

Натуральный каучук (NR), EPDM, хлоропреновый каучук (CR), нитрильный каучук (NBR), бутилкаучук, фторкаучук (FPM), гипалон.

Рабочее состояние пережимного клапана

Полностью открытая: эластичная втулка клапана с полным отверстием обеспечивает неограниченный путь потока без зазоров и мертвых зон.

Закрытие: Втулка закрывается вдоль центральной оси, сводя к минимуму турбулентность и истирание. Втулка клапана имеет гладкую, закрытую форму Вентури, что обеспечивает самоочистку при каждой операции.

Полностью закрытый: обеспечивает двунаправленную нулевую утечку при полном закрытии. Внутренняя конструкция втулки устраняет необходимость в отдельных уплотнительных элементах, обеспечивая присущую ей безопасность и эксплуатацию без технического обслуживания.
