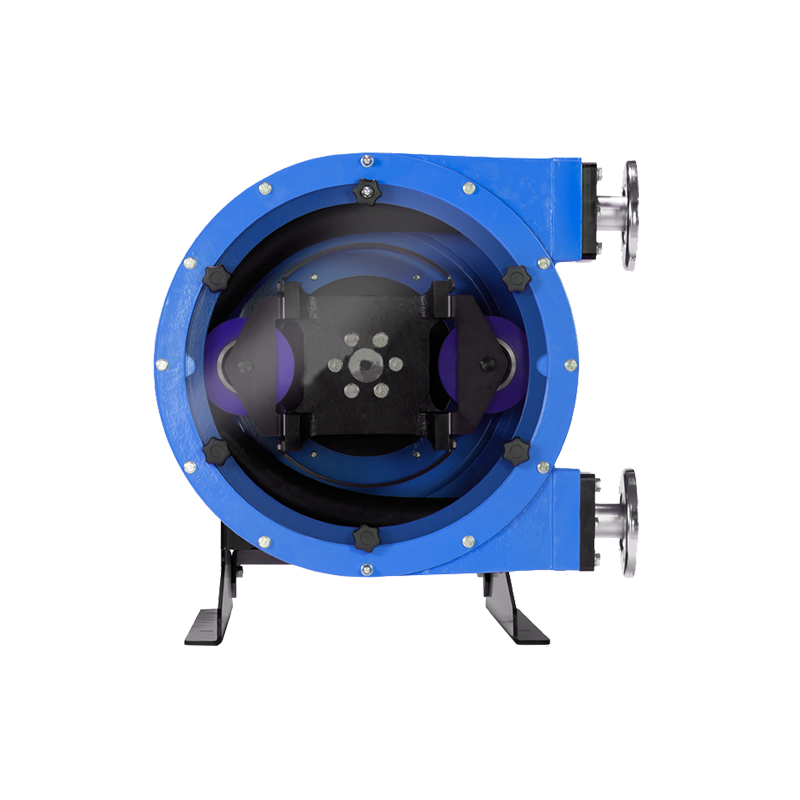

Шланговый насос-Anhui Fengchi Pump Valve Manufacturing Co., Ltd.

Данные о производительности

Номинальный диаметр: DN10~DN150
Высота чистой воды: 9,5 метров
Максимальная высота: 160 метров
Расход: 0,06-100 м³/ч
Максимальное давление нагнетания: 16 Бар
Скорость: 0-100 об/мин
Класс защиты: IP54 - IP65
Применимые среды: подходят для различных сред, в том числе сред, содержащих твердые частицы (шлам хвостов горнодобывающей промышленности, грунтовый шлам, суспензия керамической глазури, строительный раствор и т. д.), агрессивных сред (различные кислоты, щелочи, растворы солей и некоторые агрессивные химические жидкости и т. д.), а также содержащих волокна сред (таких как целлюлоза и т. д.). (Конкретные применимые среды относятся к материалу резиновой втулки.)
Диапазон температур: -20℃-120℃ (конкретный диапазон зависит от материала шланга)
Характеристики потока: низкое сопротивление потоку и отличные характеристики потока, обеспечивающие эффективную транспортировку среды.
Срок службы: Длительный срок службы при нормальных условиях эксплуатации, особенно долговечность шланга. При использовании соответствующих носителей и стандартной эксплуатации его можно использовать в течение длительного периода.

Методы привода и типы структур

Методы привода: электрический, пневматический
Типы конструкций: роликовый тип, тип колодки, тип с одним шлангом, тип с несколькими шлангами

Применимые сценарии: Отвечает потребностям высокопоточного промышленного производства, такого как транспортировка хвостов горнодобывающей промышленности, транспортировка шламовых шламов, транспортировка различных агрессивных сред, крупномасштабная очистка сточных вод и т. д.

Возможна настройка в зависимости от требований.

Особенности продукта

Экономия энергии и снижение потребления: Шланговый насос роликового типа сводит к минимуму повреждение шланга и выделяет значительно меньше тепла от трения, продлевая срок службы шланга до 20% (в зависимости от количества оборотов). Соответственно, снижается пусковой и рабочий крутящий момент, снижая энергопотребление.
Высокая способность самовсасывания и высокий напор: грунтовка не требуется. Высота самовсасывания достигает 9,5 метров, а максимальный напор – 160 метров. Шланговый насос башмачного типа может достигать более высокого давления нагнетания — до 1,6 МПа.
Высокая способность самовсасывания и высокий напор: грунтовка не требуется. Высота самовсасывания достигает 9. 5 метров, а максимальный напор 160 метров.
Переключатель вперед/назад одним щелчком: обеспечивает работу всухую и поддерживает переключение между прямым и обратным направлениями одним щелчком, обеспечивая безопасное удаление засоров из всасывающей или выпускной трубы.
Широкий диапазон применения: легко перекачивает различные среды, такие как высоковязкие, маловязкие, пастообразные, высокочистые, нейтральные, агрессивные среды, а также среды, содержащие газ, пену или твердые твердые частицы, — так же легко, как перекачивание воды.
Отсутствие уплотнений и уязвимых компонентов: отсутствие уплотнений, шаровых кранов, диафрагм, прокладок, погружных роторов, статоров, поршней и т. д., которые склонны к утечкам, засорению и коррозии.
Супер износостойкость: специально разработан для абразивных сред. Шланг изготовлен из износостойкой резины и подходит для перекачивания абразивных жидкостей, содержащих примеси, таких как шлам, сточные воды и шлам.
Надежная послепродажная поддержка: Конструкция направляющих облегчает регулировку давления и замену шлангов. Благодаря простой замене шлангов и простому обслуживанию обеспечивается сокращение времени простоя и экономия средств.

Конструктивные особенности

Легкая конструкция: значительно снижает собственный вес корпуса насоса и оптимизирует общее распределение веса оборудования.
Эффективное рассеивание тепла: кинетическая энергия, генерируемая вращением ротора насоса, приводит в движение воздух в полости насоса, образуя циркулирующий поток, ускоряя отвод тепла из полости насоса и эффективно снижая температуру корпуса насоса во время работы, тем самым помогая продлить общий срок службы насоса.
Защита шланга: в зависимости от различных точек нагрузки на шланг при сжатии полая конструкция может значительно рассеивать и уменьшать нагрузку, которую испытывает шланг, что еще больше продлевает срок службы шланга.

Материалы

Материал корпуса клапана: DN15~200 (углеродистая сталь, ковкий чугун, алюминиевый сплав, нержавеющая сталь – процесс литья) / DN250~2000 (сталь 45#, нержавеющая сталь – процесс сварки)
Материал втулки клапана: натуральный каучук (NR), этиленпропилендиеновый мономер (EPDM), неопрен (CR), нитриловый каучук (NBR), бутилкаучук (IIR), фторкаучук (FKM/витон), гипалон (хлорсульфированный полиэтиленовый каучук) и т. д.
Специальные конфигурации: настраиваемые в соответствии с требованиями пользователя (включая диаметр, высоту всасывания, напор, давление, материалы, направление впуска/выпуска и тип двигателя – например, двигатель с преобразователем частоты/двигатель с высоким классом защиты/взрывозащищенный двигатель/закаленный редуктор)

Возможна настройка в зависимости от требований.

Классификация типов привода шлангового насоса

Классификация типов приводов	Диапазон давления	Особенности	Сценарии применения
Электрический привод	Обычно 0,1–1,6 МПа, в специальных исполнениях доступно более высокое давление.	Зрелая технология, стабильная выходная мощность. Регулирование скорости возможно с помощью преобразователя частоты. Широкая применимость, способная удовлетворить разнообразные требования к питанию.	Большинство промышленных и гражданских применений, таких как транспортировка в химической, горнодобывающей, экологической и других областях.
Пневматический привод	Обычно около 0,2–1,0 МПа.	Искробезопасен с превосходными взрывозащищенными характеристиками. Подходит для опасных сред с горючими и взрывоопасными газами. Требуется указанное давление подачи воздуха.	Опасные среды с легковоспламеняющимися и взрывоопасными газами, например, химические взрывозащищенные цеха и подземные горные работы.
Гидравлический привод	Высокое давление, обычно 1,0–3,5 МПа, для специальных моделей даже выше.	Обеспечивает высокий крутящий момент и высокую производительность. Подходит для условий работы с тяжелыми нагрузками и высоким давлением. Гибкое регулирование и контроль скорости.	Приложения, требующие высокого выходного крутящего момента, такие как крупномасштабная транспортировка хвостов горнодобывающей промышленности и перекачка среды под высоким давлением для тяжелой техники.

Классификация типов конструкции шлангового насоса

Классификация типов конструкций	Конкретный тип структуры	Диапазон давления	Особенности	Сценарии применения
По механизму экструзии	Тип ролика	Обычно 0,1–1,6 МПа, более высокое давление доступно при использовании крупногабаритного оборудования.	Компактная и стабильная конструкция. Непрерывная контактная экструзия поверхности с помощью роликов обеспечивает низкую пульсацию потока, равномерный износ шланга и длительный срок службы.	Приложения, требующие стабильного потока и длительной непрерывной работы, такие как крупномасштабная промышленная транспортировка, перевалка хвостов горнодобывающей промышленности и очистка сточных вод.
По механизму экструзии	Тип обуви	Обычно 0,1–1,2 МПа, подходит для условий работы при среднем и низком давлении.	Гибкая конструкция колодки позволяет регулировать силу и траекторию экструзии. Прерывистое точечно-линейное контактное выдавливание. Сравнительно сложная структура.	Применения с низкими требованиями к пульсации потока и необходимостью гибкой адаптации к условиям работы, например, транспортировка химических суспензий среднего и малого размера и работа в специальных монтажных помещениях.
По количеству шлангов	Тип с одним шлангом	В основном 0,1–1,0 МПа, с упором на легкий транспорт.	Простая конструкция, низкая стоимость, простота обслуживания. Одноканальная транспортировка с умеренным расходом.	Сценарии спроса с низким потоком, такие как передача лабораторных реагентов, подбор небольшого оборудования и гражданская транспортировка небольших партий грузов.
По количеству шлангов	Многошланговый тип	Обычно 0,1–1,6 МПа, для некоторых моделей высокого давления до 2,0 МПа.	Несколько параллельных шлангов обеспечивают высокую производительность. Поддерживает независимую/синхронную многоканальную транспортировку. Сравнительно сложная структура.	Крупномасштабное промышленное производство и сценарии с высоким спросом, такие как крупные очистные сооружения, централизованные горнодобывающие транспортные системы и линии непрерывного производства химикатов.
